Mehr als nur ein Bild
Wenn das Unsichtbare sichtbar wird
3D-Raummodelle erlauben eine integrierte Darstellung der Erdoberfläche in Verbindung mit dem geologischen Untergrund. Diese Darstellung benötigt verschiedene Arbeitsschritte, die im Text näher erläutert werden.
Übersicht
Von der Bohrung zum 3D-Modell

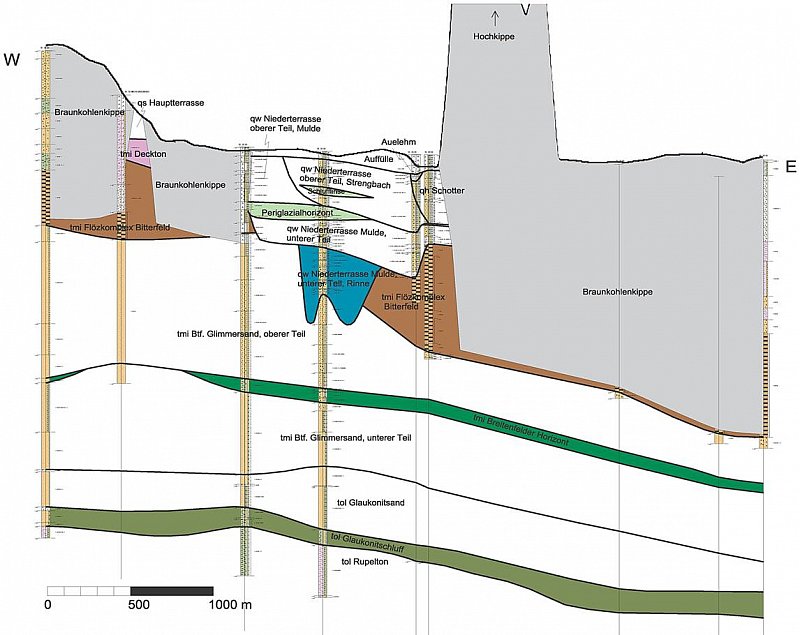

Bohrinformationen des geologischen Untergrunds dienen in der Regel als Ausgangsinformation der Untergrundstrukturen.
Visualisierung versus Modellierung

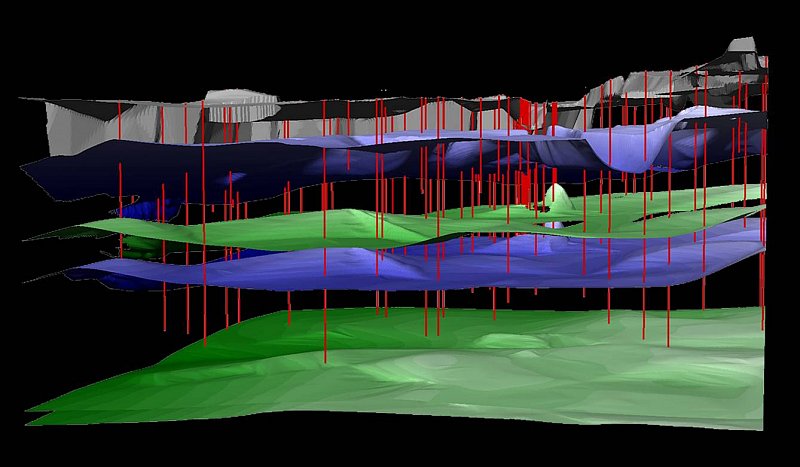

Die Bohrinformationen werden in 2D-, 2,5D- und 3D-Modelle umgesetzt.
"Echte" 3D-Untergrundmodelle

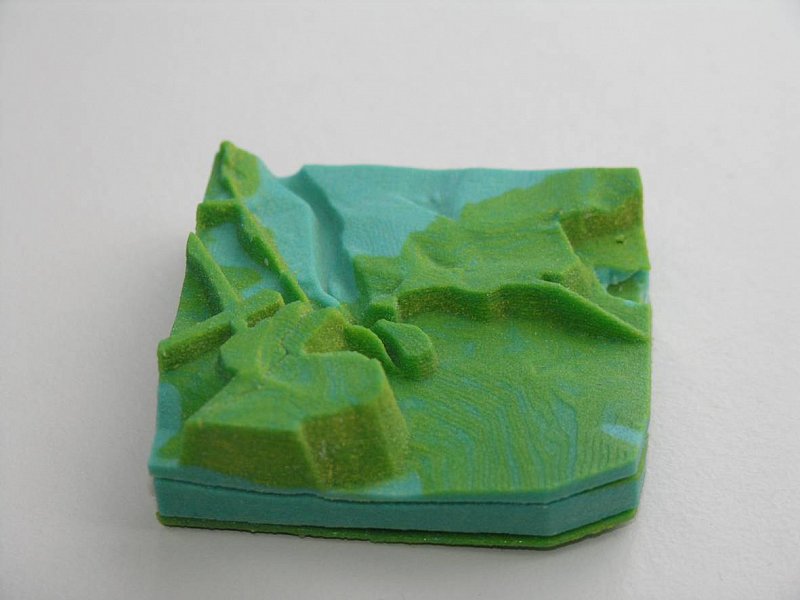

Ein gedrucktes 3D-Festkörper-Modell aus farbigem Gipspulver mit Darstellung der Oberfläche des ehemaligen Bergbauabbaus im Raum Bitterfeld, basierend auf den digitalen Daten der 3D-Modellierung (hergestellt in Kooperation mit dem Institut für Mathematik der TU Berlin).

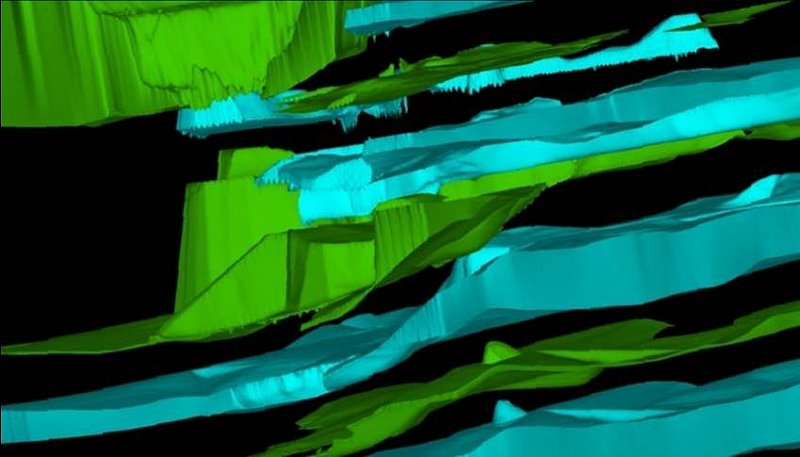

Visualisierung von 3D-Untergrundmodellen
Digitale 3D-Volumenmodelle werden als Punktwolken gewandelt und stellen die Grundlage für die Laser-Gravur dar.

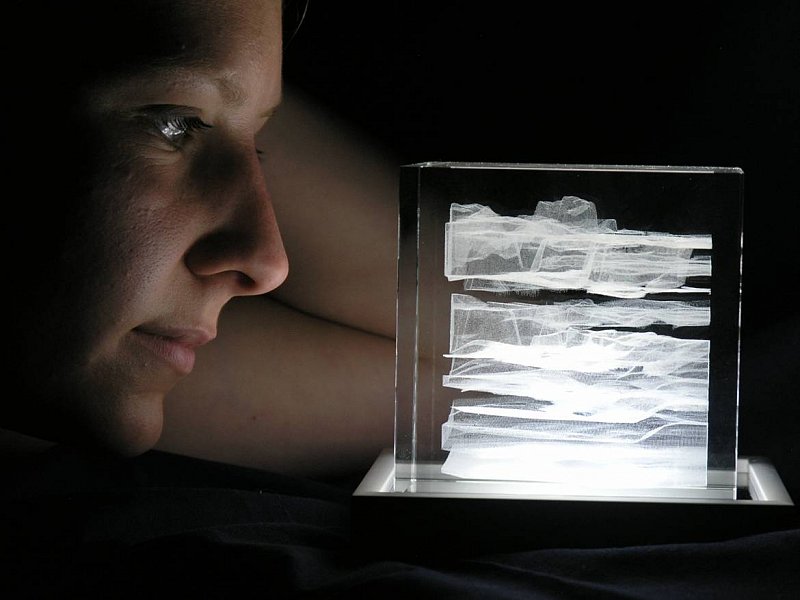

Laser-Gravur-Modelle – Faszination in Glas
Die Laser-Gravur erlaubt erstmals die Abbildung von geologischen Schichten in einem transparenten Festkörper.
